Fertigungs-Case Steckwellen
Präzision unter Extrembedingungen
In der Stahlherstellung laufen Walzgerüste im Dauerbetrieb unter extremen Bedingungen: Walzgeschwindigkeiten von mehreren Metern pro Sekunde treffen auf Drehmomente im Mega-Newtonmeter-Bereich, begleitet von hohen zyklischen Lastwechseln, Stoßbelastungen und thermischen Einflüssen durch erhitztes Vormaterial.
Jede Abweichung in Geometrie, Werkstoff oder Toleranz kann hier unmittelbare Auswirkungen auf die Produktqualität und die Anlagenverfügbarkeit haben. Stillstände bedeuten nicht nur Produktionsverluste, sondern unterbrechen auch eng getaktete Prozessketten.
Die Steckwellen in Walzgerüsten übernehmen dabei eine hochkritische Funktion: Sie übertragen enorme Kräfte bei gleichzeitig höchsten Präzisionsanforderungen. Gerade im Bestand sowie bei Austausch oder Retrofit treffen sie auf bestehende Toleranzketten, Verschleißzustände und individuelle Anlagencharakteristika – eine zusätzliche Komplexitätsebene.
Dieser Fertigungs-Case zeigt, wie KOCKS Manufacturing als Lohnfertiger genau diese Herausforderungen beherrscht: durch tiefes Systemverständnis, material- und fertigungstechnische Expertise sowie eine kompromisslose Ausrichtung auf Präzision und Verlässlichkeit.
Die Herausforderung

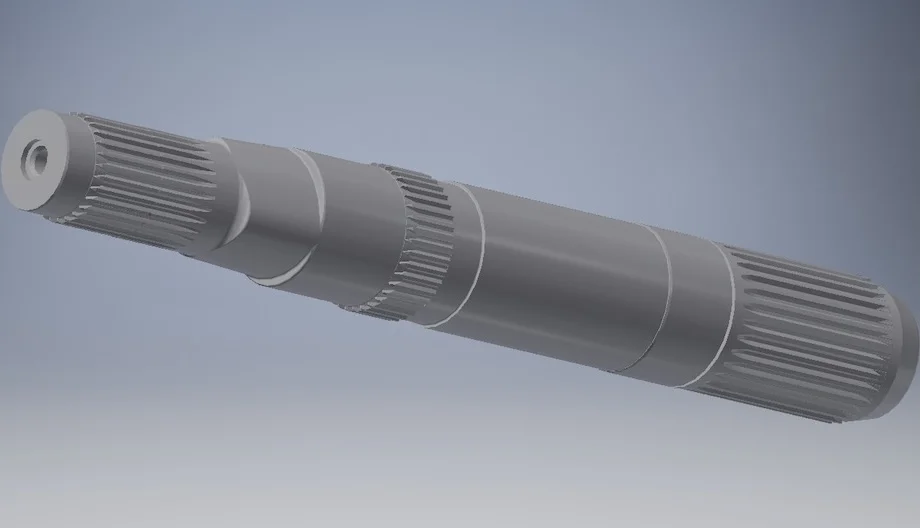

Die Steckwelle: Ein Bauteil, das keine Fehler verzeiht
Steckwellen in Walzgerüsten übernehmen eine zentrale Funktion: Sie übertragen hohe Drehmomente und sorgen gleichzeitig für eine präzise Zentrierung. Die Polygonprofile werden eingesetzt, weil sie klare Vorteile bieten. Sie verteilen Lasten gleichmäßig, reduzieren das Spiel in der Verbindung und verbessern das Verschleißverhalten. Dadurch wird die Geometrie jedoch zugleich zum funktionalen Element und stellt höchste Anforderungen an die Fertigung.

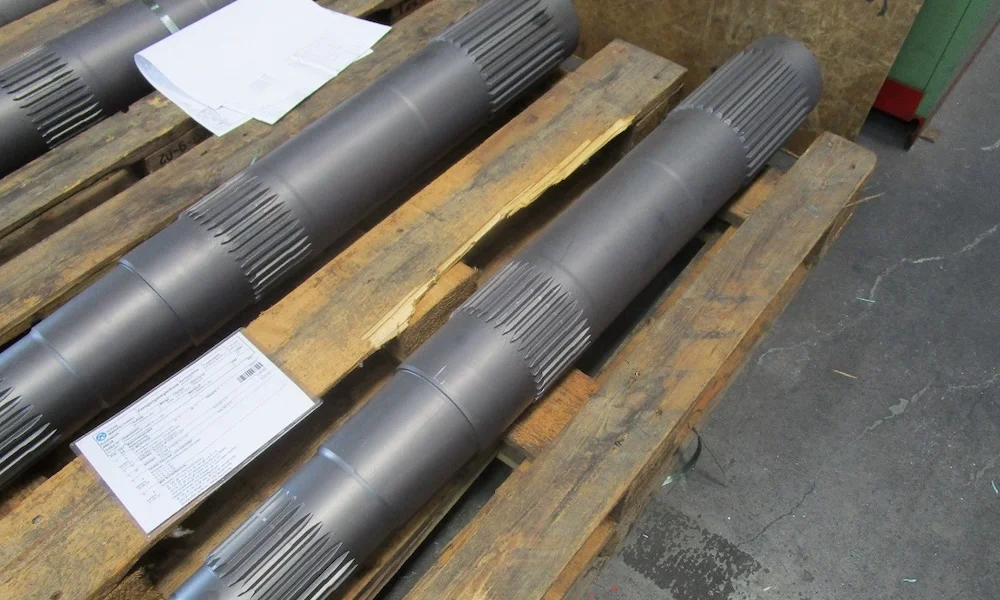

Auch vermeintlich banale Rahmenbedingungen machen die Fertigung und das Bauteilhandling anspruchsvoll: Steckwellen sind lang, schwer und empfindlich. Für Fehler jeglicher Art ist daher kein Platz.

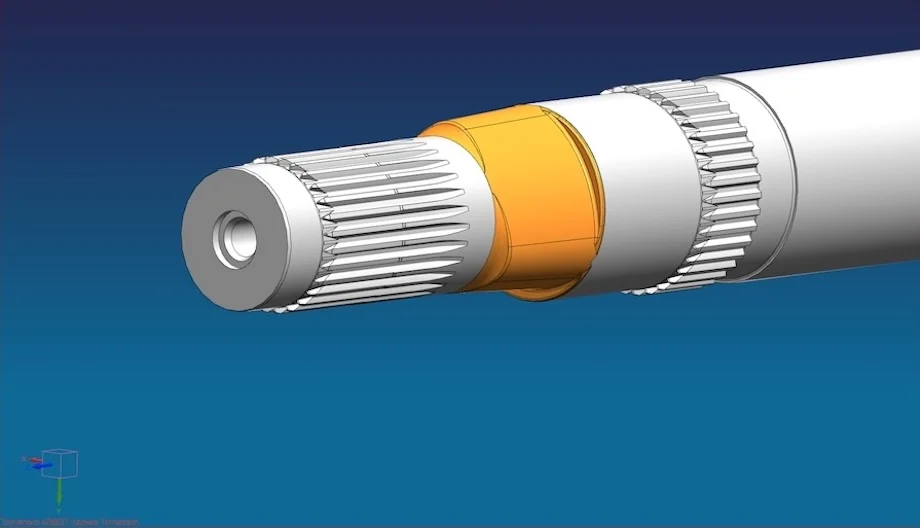

Polygonprofil statt Rundkontur

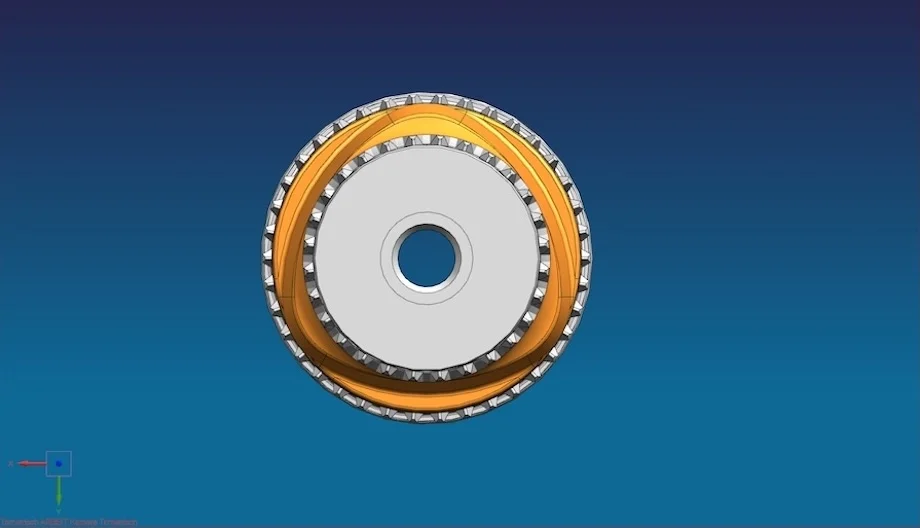

Polygonprofile sind keine rotationssymmetrischen Geometrien. Dadurch ist ihre Bearbeitung instabiler. Die Krümmung verändert sich entlang des Umfangs, die Eingriffsbedingungen variieren permanent.
Den Prozess prägen:
- wechselnde Schnittkräfte,
- lokal unterschiedliche Spanbildungsbedingungen,
- ungleichmäßige Werkzeugbelastungen.
Diese Effekte sind keine Randerscheinung, sondern dominieren den gesamten Prozess. Die Bearbeitung ist dadurch instabiler als bei runden Konturen. Bei KOCKS Manufacturing wird diese Instabilität beherrscht – durch Kinematik, Spannlogik, Werkzeuge und Messtechnik.
Wenn Bewegung Geometrie erzeugt
Die Polygonbearbeitung erfordert eine exakt abgestimmte Überlagerung von Dreh- und Fräsbewegungen oder den Einsatz spezieller polygonaler Drehverfahren. Die Geometrie entsteht aus der Bewegung – nicht allein aus dem Werkzeug.

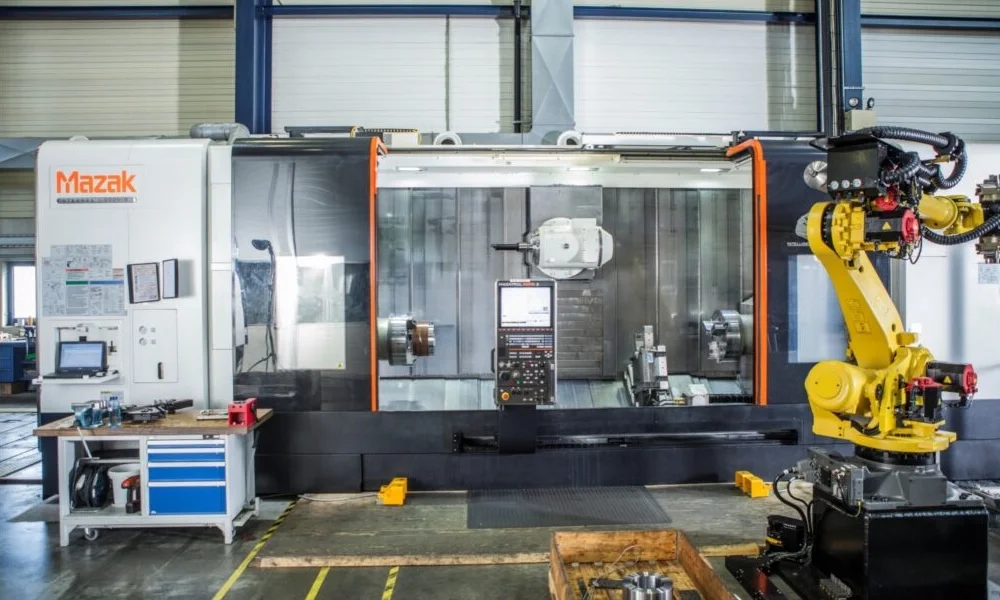

Die Herausforderung: Schon geringe Abweichungen in der Achssynchronisation, den Drehzahlverhältnissen oder der Bahnüberlagerung führen zu systematischen Formfehlern. Das macht die Werkzeugmaschine zum integralen Bestandteil der Geometrieerzeugung. CAM-Strategie, Postprozessor, Steuerung und reale Kinematik müssen so aufeinander abgestimmt sein, dass aus einem korrekten Programm auch eine korrekte Geometrie im Bauteil entsteht. Bei KOCKS Manufacturing setzt man dafür auf die Mazak Integrex e-500HS II.
Die Lösung
Kegel und Polygon:
Aufmaß, Härten, Schleifen, Verchromen
Konsequent wird im Bereich von Kegel und Polygon vorgegangen. Die Polygonprofile werden nicht im fertig gehärteten Zustand gefräst oder gedreht, sondern gezielt für den Härteprozess vorbereitet. Zunächst wird mit Aufmaß gedreht, um die Grundgeometrie effizient zu erzeugen und anschließend die besonders beanspruchten Bereiche gezielt zu härten. Ziel ist eine definierte Einhärtetiefe sowie eine definierte Härte.
Erst danach erfolgt das Schleifen im gehärteten Zustand. Das Schleifen dient hier nicht in erster Linie dazu, die letzten Mikrometer an Genauigkeit herauszuarbeiten, sondern die gehärtete Randzone prozesssicher nutzbar zu machen.
Übersicht Kegel- oder Polygonbereich
- Drehen von Kegel oder Polygon mit Aufmaß
- Härten der besonders beanspruchten Kontaktflächen
- Schleifen auf Endmaß für Formgenauigkeit und Oberflächenqualität
- Verchromen für verschleißbeständige und belastbare Funktionsflächen
Die wesentlichen Schritte
- Fräsen der Verzahnung mit definiertem Aufmaß pro Flanke
- Härten der besonders belasteten Kontaktflächen
- Erodieren für definierte Konturen in kritischen Bereichen
- Schleifen der Verzahnung für eine hochpräzise Flankenqualität nach DIN 5480
Das Fazit
Ihr Vorteil mit KOCKS
Die spanende Bearbeitung von Polygonprofilen auf Steckwellen ist mehr als eine anspruchsvolle Zerspanungsaufgabe. Sie legt offen, wie gut ein Fertigungssystem wirklich funktioniert. Nicht nur das Bauteil ist komplex, das System dahinter ist es ebenso. Nicht ein einzelner Fertigungsschritt differenziert, sondern die Fähigkeit, die Prozesskette stabil zu planen, umzusetzen und messtechnisch abzusichern.
Viele Fertiger behandeln die Polygonbearbeitung als anspruchsvolle Einzeloperation. Bei KOCKS Manufacturing ist der Ansatz ein anderer. Das Bauteil wird nicht isoliert betrachtet, sondern als Ergebnis eines durchgängigen Systems aus:
- Prozessplanung
- Maschinenkinematik
- Spann- und Referenzlogik
- Werkzeugstrategie
- Messtechnik & Qualitätssicherung
